閉孔泡沫鋁夾層結構耐撞性研究（十八）

2.4.1面板對結構耐撞性能影響——C

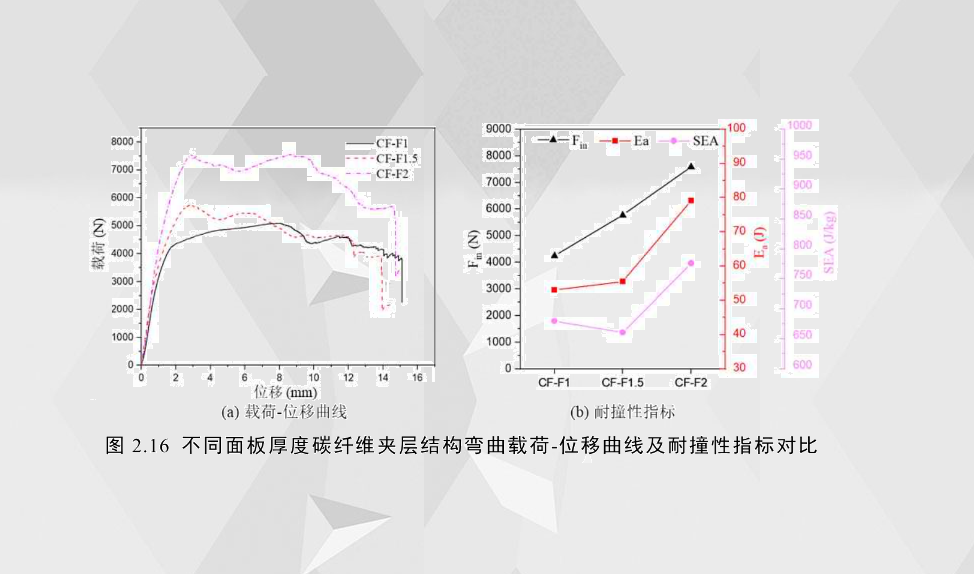

圖2.16(a)比較了不同面板厚度碳纖維夾層結構的載荷-位移曲線，可以發現，CF-F1的載荷-位移曲線屬于曲線類型Ⅲ,而其臨界失效模式為壓痕壓入(IN)；由于碳纖維在拉伸過程沒有明顯的塑性變形，當其開始失效時，后續載荷的變化趨勢與臨界載荷為IN的鋁合金夾層結構有一定的差異，CF-F1開始失效時，載荷并沒有下降，只是增加的幅度大大地減少。CF-F1.5和CF-F2的臨界失效模式為芯層剪切失效(CS)，二者達到臨界載荷之后載荷有所降低，兩者的載荷-位移曲線屬于類型IV。與CF-F2不同的是，CF-F1和CF-F1.5其后期壓潰力的大小變化趨勢相對平緩。試件整體斷裂前(14-16mm處)的變形模式主要存在芯層泡沫壓縮、剪切裂紋和界面失效，隨著位移的增加，面板纖維發生斷裂，試件失去承載能力。
